OMRON繼電器一般都是銜鐵、鐵芯、觸點簧片、線圈等組成，其OMRON繼電器工作原理是通過在線圈兩端加上一定的電壓，線圈中就會(huì )流過一定的電流，然而銜鐵就會(huì )在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，此時帶動銜鐵的動觸點與靜觸點(常開觸點)吸合，從而實現了繼電器的控制導通與斷開，那么大家對于OMRON繼電器工作電路原理是否有深入的了解及認識呢?不了解的話，那今天接下來就由小編給各位詳細講述下關于OMRON繼電器工作電路原理分析。

OMRON繼電器工作原理

OMRON繼電器一般由線圈、銜鐵、鐵芯、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會(huì )流過一定的電流，從而產生電磁效應，銜鐵就會(huì )在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，而且此時帶動銜鐵的動觸點與靜觸點(常開觸點)吸合，從而實現了繼電器的控制導通與斷開。而且當OMRON繼電器的線圈未通電時處于斷開狀態的靜觸點，稱為常開觸點，處于接通狀態的靜觸點稱為常閉觸點。

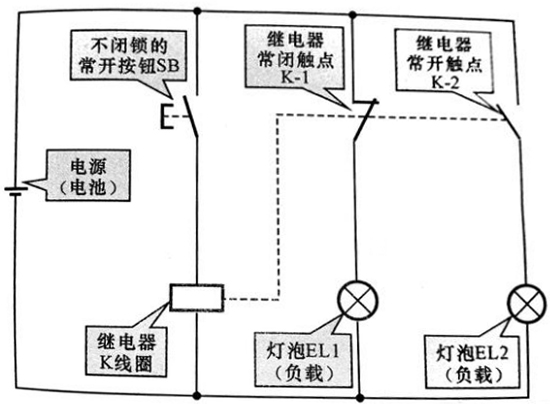

OMRON繼電器工作電路原理（圖例）

說明：以圖上表明OMRON繼電器的常開觸點k-2連接在電池與燈泡EL2之間，用于控制燈泡EL2的點亮與熄滅。而常閉觸點K-1連接在電池與燈泡EL1z之間，也可以用于控制燈泡EL1的點亮與熄滅。一般在未接通線路時，燈泡EL2處于熄滅狀態。

當松開按鈕SB時，線路首先會(huì )依次斷開，接著繼電器K線圈失電，此時常閉觸點K-1會(huì )自動復位閉合，從而接通燈泡EL1的供電電源，由此燈泡EL1點亮。同時常開觸點K-2復位斷開，切斷燈泡EL2的供電電源，燈泡EL2熄滅。

其次當按下按鈕SB時，線路會(huì )先接通，繼電器K線圈得電，然而常閉觸點K-1斷開，這時切斷燈泡EL1的供電電源，因此燈泡EL1就會(huì )熄滅。反之常開觸點K-2閉合，接通燈泡EL2的供電電源，燈泡EL2點亮。

OMRON繼電器使用說明

1.為了保證OMRON繼電器的性能，請注意不要繼電器掉落或受到強沖擊，以免有可能會(huì )導致?lián)p壞到繼電器。

2.在OMRON繼電器的使用上，對于操作頻率不宜過高，否則會(huì )加快影響其繼電器的使用壽命，甚至嚴重還有可能會(huì )導致造成繼電器的延時動作失調等現象。

3.關于OMRON繼電器的額定負載和壽命是一個參考值，會(huì )根據不同的環境因素、負載性質與種類而有較大不同，因此最好在實際的使用中進行確認。

關于以上的OMRON繼電器工作電路原理大致就解說到這，想必此時各位對OMRON繼電器工作電路原理等知識點大致應該都有所了解了吧。還有提醒在更換OMRON繼電器時， 請務必在切斷電源的狀態下進行操作，否則以免是很容易導致造成觸電等事故。而且在安裝OMRON繼電器時， 也切記注意要垂直插入， 以致使可以讓繼電器的端子插接牢固。
