      萬用表如何測量各種規格的松下可調電阻

      時間: 2020-09-18 11:08:20瀏覽次數:5234
      通過以下幾個實驗,可以學會(huì )松下可調電阻的質量檢測方法,并進一步熟悉萬用表的操作,特別是萬用表的電阻擋操作方法。

      通過以下幾個實驗,可以學會(huì )松下可調電阻的質量檢測方法,并進一步熟悉萬用表的操作,特別是萬用表的電阻擋操作方法。松下可調電阻的使用說明和操作細節本篇文章就不再強調了。

      1.用指針式萬用表測量松下可調電阻實驗

      (1)測量一個阻值是否大于 5 0 k? 電阻器。圖5-27是測量不同阻值變化大于50k?電阻器時接線方式示意圖。萬用表可以置于其中電阻R×10k擋,接線設計方法同R×1擋時一樣,表中讀出的數值要× 10k?。

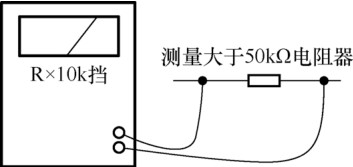

      圖 5-27 測量阻值大于 50kΩ 電阻器時接線示意圖
      圖 5-27 測量阻值大于 50kΩ 電阻器時接線示意圖

      重要提示

      如果儀表針不動,首先檢查萬用表有一堆電池,不像普通電池,是方形的。

      如果這種電池不被充電時,測量不影響其他電子齒輪阻塞。

      在電阻擋我們使用管理過程中,如果表針過分偏向左側或右側,說明量程進行選擇方法不當,可以得到改變量程后再次測量。

      (2)測量的電阻為1?50kΩ的電阻器。圖5-26是在布線1?50kΩ的電阻器的電阻的測定的示意圖。萬用表電阻R×1k擋一樣,當要讀出的×1kΩ的R×,表中的值的齒輪布線方法。

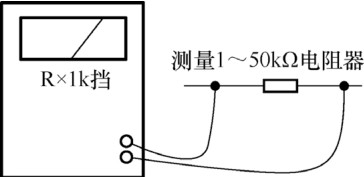

      圖 5-26 測量一個阻值 1~50kΩ 電阻器時接線方式示意圖
      圖 5-26 測量一個阻值 1~50kΩ 電阻器時接線方式示意圖

      重要提示

      根據不同阻值選擇合適的量程,其原理是測量時針應落在表盤的中間區域。 如果測量時針沒有落在刻度盤中間,調整測量范圍。

      (3)測量電阻值500 ~ 1k 電阻器。圖5-25是測量500 ~ 1k 電阻器電阻值的接線示意圖。萬用表放在電阻器 r100塊上。布線方法和 r1街區一樣。表上顯示的數值是100。

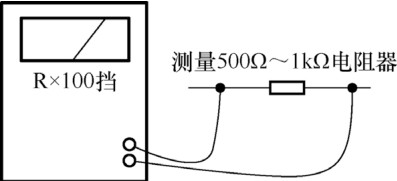

      圖5-25接線圖測量的電阻500Ω?1kΩ電阻
      圖5-25接線圖測量的電阻500Ω?1kΩ電阻

      不同的萬用表中電阻的量程擋位有所了解不同,有的為五擋,有的則比較少。

      (4)電阻的測定50?500Ω電阻器。圖5-24是布線電阻的示意圖測定50?500Ω電阻器。萬用表電阻R×10塊,像齒輪時R×,讀取在表中×10Ω的值布線方法,被讀出作為示于表30中,電阻器30應該×10Ω,300Ω相等。

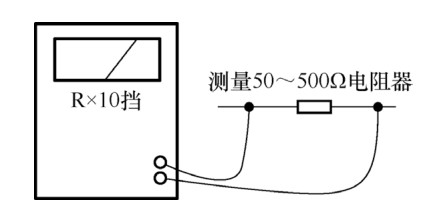

      圖 5-24 測量一個阻值 50~500Ω 電阻器時接線方式示意圖
      圖 5-24 測量一個阻值 50~500Ω 電阻器時接線方式示意圖

      如果R×10不正確,應在R×10下進行零調整,然后進行測量。

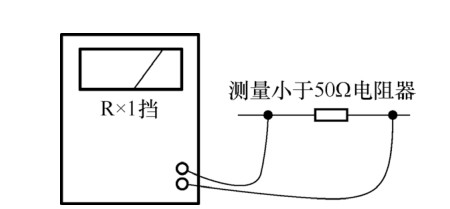

      (5)測量小于50的電阻器。圖5-23是測量小于50的電阻器的接線示意圖。當萬用表放置在電阻 r1中,兩根桿連接到電阻器的兩個引腳中的任何一個時,表針應偏轉到右邊,指向電阻器的標稱電阻值,如10電阻器,表針應停在刻度盤上的10點處。

      重要提示

      如果可以測量結果與系統標稱值相差一個很大,首先需要進行研究電阻R×1擋下的校零。 如果校零正確, 說明該電阻器阻值選擇不對, 電阻器損壞。

      2.用數字式萬用表測量電松下可調電阻實驗

      圖5-28所示通過數字式或者萬用表進行顯示該電阻器為7k?。找一只普通電阻器,置電阻擋于適當選擇量程,表棒不分紅、黑,分別接電阻器的兩根輸入引腳。


      圖 5-28 數字式萬用表顯示示意圖

      重要提示

      檢測松下可調電阻,特別是測量幾十千歐以上阻值的電阻器,手不要接觸到電阻器引腳和測量表筆棒,否則人體電阻將影響測量結果。
